Jakich błędów unikać planując antresolę magazynową?

Planowanie antresoli magazynowej to proces wymagający dokładności, znajomości prawa budowlanego, zasad BHP, norm przeciwpożarowych i praktyki logistycznej. W poniższym artykule skupiamy się na przekazaniu kompleksowej bazy wiedzy na temat rodzajów antresoli, różnic względem pomostów i podestów, wymagań prawnych oraz normatywnych (w tym NFPA-13) i praktycznych aspektów projektowania, a także na przedstawieniu najczęstszych błędy, których należy unikać przy wyborze i planowaniu antresoli magazynowej.



Antresola magazynowa – definicja i charakterystyka

Antresola magazynowa to samonośna, wielopoziomowa konstrukcja stalowa lub mieszana (stalowo-betonowa), montowana wewnątrz hali w celu zwiększenia powierzchni użytkowej magazynu bez konieczności rozbudowy budynku. Jej głównym celem jest optymalizacja wypełnienia przestrzeni magazynowej poprzez wykorzystanie wysokości obiektu.

Zgodnie z § 3 pkt 19 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2015 poz. 1422), przez antresolę należy rozumieć górną część kondygnacji lub pomieszczenia, usytuowaną nad stropem pośrednim, której powierzchnia jest mniejsza od powierzchni tej kondygnacji lub pomieszczenia, i która nie jest zamknięta przegrodami budowlanymi od strony wnętrza, z którego została wydzielona.

Z definicji wynika, że aby dodatkowa powierzchnia została uznana za antresolę, jej metraż musi być mniejszy od powierzchni kondygnacji, w której się znajduje. W praktyce oznacza to, że wielkość antresoli trzeba porównać z całkowitą powierzchnią magazynu, w którym ma powstać.

Antresole mogą pełnić różne funkcje, np:

• jako dodatkowe miejsca składowania towarów
• jako powierzchnia operacyjna dla pakowania czy konfekcjonowania
• jako strefa kompletacji
• jako biura lub pomieszczenia socjalne w obrębie hali



Antresole magazynowe – rodzaje

Antresole magazynowe można podzielić na kilka podstawowych typów, różniących się sposobem konstrukcji:

• Antresole wolnostojące

Konstrukcja oparta jest na stalowych słupach i belkach, niezależna od ścian hali. Daje dużą elastyczność projektową –  można łatwo zmieniać układ lub rozbudowywać.

• Antresole wspornikowe

Mocowane do ścian lub innych elementów nośnych budynku. Wymagają odpowiedniego podparcia, ale zajmują mniej miejsca na poziomie posadzki.

• Antresole modułowe

Składane z gotowych elementów systemowych. Montaż i demontaż przebiega szybko, co sprawdza się w projektach tymczasowych.

• Antresole wielopoziomowe

Konstrukcje o dwóch lub więcej kondygnacjach, które znacznie zwiększają powierzchnię magazynową. Wymagają dokładnego zaprojektowania w zakresie ewakuacji i bezpieczeństwa pożarowego.



Antresola i podest magazynowy – kluczowe różnice

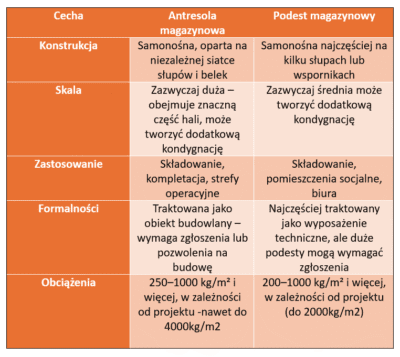

W praktyce branżowej często myli się pojęcia antresoli, pomostu i podestu magazynowego. W poniższej tabeli pokazujemy najważniejsze różnice:



• Podsumowując:
  • Antresola – duża, niezależna „dodatkowa kondygnacja” w hali magazynowej
  • Podest średnia konstrukcja do obsługi procesów operacyjnych lub lekkich regałów



Antresola magazynowa:



Podest magazynowy:



Przepisy dotyczące budowy i użytkowania

Projektowanie i eksploatacja antresoli magazynowych podlega zarówno polskiemu prawu budowlanemu, jak i regulacjom dotyczącym BHP, ochrony przeciwpożarowej oraz przepisów techniczno-budowlanych.

1. Prawo budowlane i formalności – Antresola – w przeciwieństwie do podestu – jest traktowana jako element budowlany, a nie tylko wyposażenie magazynu. Oznacza to, że:

• • Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) wymaga:
    • zgłoszenia budowy lub uzyskania pozwolenia na budowę, jeśli antresola istotnie zmienia warunki użytkowania obiektu,
    • przygotowania projektu budowlanego z częścią architektoniczno-budowlaną
      i konstrukcyjną,
    • wykonania obliczeń statyczno-wytrzymałościowych,
    • uwzględnienia wpływu antresoli na ewakuację i bezpieczeństwo pożarowe całej hali.
  • Samowola budowlana w przypadku antresoli grozi karami finansowymi,
    a nawet nakazem rozbiórki.

2. Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie:

• • Zgodnie z rozporządzeniem Ministra Infrastruktury (Dz.U. 2019 poz. 1065 z późn. zm.):
    • konstrukcja musi spełniać wymogi nośności, stateczności
      i trwałości,
    • należy zapewnić odpowiednią wysokość użytkową pod i na antresoli (najczęściej min. 2,2 m dla powierzchni pracy ludzi),
    • schody i przejścia muszą posiadać bezpieczne wymiary (szerokość, wysokość stopni, poręcze),
    • balustrady muszą mieć wysokość co najmniej 1,1 m, a otwory wypełnienia nie mogą umożliwiać wypadnięcia osoby,
    • podłoga powinna być odporna na ścieranie, antypoślizgowa
      i dostosowana do planowanego obciążenia.

3.  Przepisy BHP (Kodeks pracy + Rozporządzenia w sprawie ogólnych przepisów BHP):

• • W zakresie bezpieczeństwa i higieny pracy antresola powinna spełniać m.in.:
    • odpowiednie oświetlenie stanowisk pracy,
    • oznakowanie i zabezpieczenie stref niebezpiecznych (np. krawędzie antresoli),
    • wyposażenie w urządzenia zabezpieczające transport pionowy (safety gates, podnośniki, windy),
    • wyznaczenie i oznaczenie dróg ewakuacyjnych zgodnie
      z przepisami,
    • uwzględnienie ergonomii pracy (minimalizacja dźwigania ręcznego, zapewnienie odpowiedniej szerokości przejść).

4. Ochrona przeciwpożarowa (PPOŻ):

• • Zgodnie z ustawą o ochronie przeciwpożarowej oraz rozporządzeniem w sprawie ochrony przeciwpożarowej budynków:
    • antresola musi być ujęta w scenariuszu pożarowym obiektu,
    • drogi ewakuacyjne muszą być tak zaprojektowane, aby czas ewakuacji nie przekraczał dopuszczalnych norm,
    • materiały konstrukcyjne i wykończeniowe muszą mieć odpowiednią klasę reakcji na ogień,
    • w zależności od powierzchni i przeznaczenia – konieczna może być instalacja systemów sygnalizacji pożaru (SAP) i stałych urządzeń gaśniczych (np. tryskaczy),
    • instalacje tryskaczowe muszą być zgodne z NFPA-13 lub normą europejską PN-EN 12845.

5. Normy europejskie i międzynarodowe:

• • Poza przepisami krajowymi, w praktyce często stosuje się również:
    • PN-EN 1991 i 1993 (Eurokody) – normy dotyczące obciążeń konstrukcji
      i projektowania konstrukcji stalowych,
    • PN-EN 12845 – stałe urządzenia gaśnicze – systemy tryskaczowe – projektowanie, instalowanie i konserwacja,
    • NFPA-13 – amerykański standard ochrony tryskaczowej, szczególnie
      w obiektach międzynarodowych,
    • ISO 14122 – normy dotyczące dostępu do maszyn i urządzeń, które często stosuje się także przy projektowaniu schodów i pomostów roboczych.

6. Dokumentacja i odbiór techniczny:

• • Przed oddaniem antresoli do użytku wymagane są:
    • odbiór przez inspektora nadzoru budowlanego,
    • dokumentacja powykonawcza konstrukcji,
    • protokoły badań i pomiarów instalacji (elektrycznej, tryskaczowej, wentylacyjnej),
    • instrukcje użytkowania i konserwacji antresoli.

7. Eksploatacja i utrzymanie:

• • Odbiór techniczny antresoli to nie koniec zobowiązań prawnych z nią związanych, podczas eksploatacji należy pamiętać o kluczowych aspektach:
    • nośność antresoli powinna być trwale oznakowana na widocznych tablicach,
    • należy prowadzić regularne przeglądy okresowe zgodnie z Prawem budowlanym (co najmniej raz w roku),
    • elementy zabezpieczające (balustrady, safety gates, schody) muszą być utrzymywane w pełnej sprawności,
    • użytkownicy powinni być przeszkoleni w zakresie bezpieczeństwa pracy na wysokości i ewakuacji.



Antresole magazynowe a NFPA-13

NFPA-13 („Standard for the Installation of Sprinkler Systems”) określa zasady instalacji systemów tryskaczowych. Choć nie jest polskim aktem prawnym, w praktyce często stosuje się ją w magazynach w Polsce, zwłaszcza w obiektach międzynarodowych operatorów, gdzie wymagana jest zgodność
z procedurami korporacyjnymi i ubezpieczeniowymi.



Każdy poziom antresoli traktowany jest jak osobna strefa pożarowa. Jeśli posadzka antresoli jest nieprzepuszczalna dla wody (np. betonowa lub z płyt), system tryskaczowy musi obejmować zarówno przestrzeń nad, jak i pod antresolą.

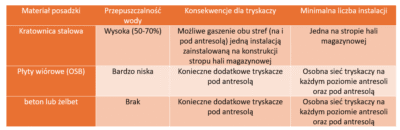

• Wpływ materiału posadzki na projektowanie instalacji tryskaczowej:



Dodatkowe aspekty praktyczne

Przy projektowaniu antresoli magazynowej nalży zwrócić uwagę na kilka istotnych kwestii technicznych:

• Obciążenia użytkowe
  • Standardowo przyjmuje się nośność od 250 do 1000 kg/m², w zależności od przeznaczenia.
  • Projektant musi też uwzględnić dynamiczne obciążenia spowodowane przez wózki paletowe, windy towarowe czy transport ręczny.

• Transport pionowy
  • Antresole wyposażane są w schody, windy towarowe, podesty przeładunkowe lub systemy przenośników grawitacyjnych lub autoamtycznych.
  • Na krawędziach konstrukcji stosuje się bramy bezpieczeństwa („safety gates”), które umożliwiają bezpieczne podawanie palet.

• Oświetlenie i instalacje
  • Antresola nie może ograniczać naturalnego ani sztucznego oświetlenia hali.
  • Wszystkie instalacje – elektryczne, sygnalizacyjne i tryskaczowe – muszą być dostosowane do zmienionej geometrii obiektu.



Jakich błędów unikać planując antresolę magazynową

Wśród najczęstszych błędów przy planowaniu antresoli magazynowej możemy wyróżnić:

• Brak strategii operacji logistycznych

Traktowanie antresoli jako niezależnej wyspy w magazynie bez powiązania operacji z zatowarowania oraz odebraniem towarów z antresoli.

Często również nieprzemyślenie strategii kompletacji.

• Brak analizy prawnej i projektowej

Traktowanie antresoli jak zwykłego wyposażenia hali może prowadzić do samowoli budowlanej.

Niezbędne jest przygotowanie projektu i uzyskanie pozwolenia.

• Niedoszacowanie obciążeń

Projektowanie konstrukcji bez zapasu bezpieczeństwa grozi uszkodzeniami i wypadkami.

Nośność powinna być dokładnie określona i oznaczona na konstrukcji.

• Nieprawidłowy dobór posadzki

Pełne płyty bez analizy ppoż. mogą wymagać dodatkowych tryskaczy.

Materiał posadzki trzeba dobierać zgodnie z NFPA-13, jeśli obowiązuje w danej hali.

• Błędy w drogach ewakuacyjnych

Zbyt wąskie schody, brak balustrad czy wyjść awaryjnych zagrażają bezpieczeństwu.

Należy zawsze stosować wymagane szerokości i zabezpieczenia.

• Brak integracji z instalacjami

Nieuwzględnienie antresoli w systemach oświetlenia, tryskaczy czy wentylacji może stwarzać ryzyko wypadków.

• Brak ergonomii

Nieprawidłowe rozmieszczenie stanowisk i brak zabezpieczeń obniża wydajność ale także zwiększa ryzyko wypadków.

• Nieprawidłowy transport pionowy

Opieranie się wyłącznie na schodach to błąd. Potrzebne są windy, podnośniki i bramy bezpieczeństwa, szczególnie przy dużych wolumenach towarów.

Brak odpowiedniego systemu prowadzi do wąskich gardeł w przepływach magazynowych.

• Ignorowanie przyszłej rozbudowy

Projektowanie tylko na chwilowe potrzeby ogranicza możliwości rozwoju.

Warto przewidzieć modułowość konstrukcji.

• Oszczędzanie na jakości

Wybór najtańszych ofert bez certyfikatów niesie ryzyko techniczne i prawne. Lepiej stawiać na sprawdzonych dostawców.



Podsumowanie

Planując antresolę magazynową, warto unikać kilku typowych błędów jak: lekceważenia przepisów, niedoszacowania obciążeń, złego doboru materiałów oraz braku uwagi na ergonomię. Bardzo ważne jest zapewnienie zgodności z prawem budowlanym, normami ppoż. (NFPA-13), właściwa integracja z istniejącymi instalacjami oraz uwzględnienie możliwości przyszłej rozbudowy. Tylko wtedy antresola będzie bezpieczna, funkcjonalna i efektywna długoterminowo. Nie zapominajmy, że nasza antresola powinna stanowić spójność operacyjną z pozostałymi strefami magazynowymi, systemami składowania oraz operacjami magazynowymi.
